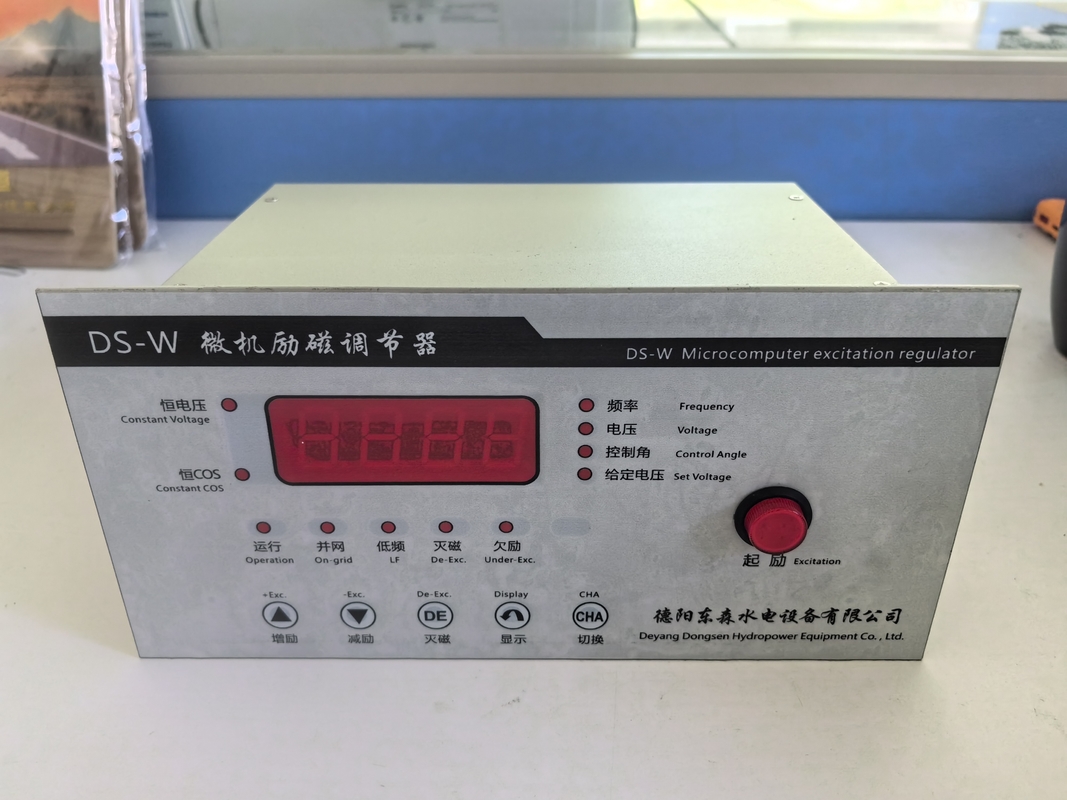

Partes sobressalentes de turbinas de frequência 50HZ/60HZ para geradores de turbinas de água de fácil instalação

Descrição do produto:

Descrição dos blocos terminais

1- O quê?, Ubx:tensão da linha AB da rede eléctrica 400V ((se você não precisa rastrear a tensão da rede elétrica após a excitação, você não pode conectar).

2.Ua, Ub:tensão da linha AB da extremidade do gerador de energia 400 V.

3. N:Linha neutra do gerador.

4.IC dentro, IC fora:transformador de corrente de fase C do gerador (CT5A)

5.L+, L-:Enrolamento da excitação para o excitador AC.

6.DL auxiliar: o normalmente fechadocontacto auxiliardoInterruptor de circuito(o regulador julga o estado ligado à rede através deste contacto.Se não houver contacto redundante, pode estar directamente vazio, mas neste momento, o"Desligado magnético"A chave não é válida e afeta a sobrevoltagem de rejeição de carga).

7Excitação, excitação, sinal magnético.(o ponto de entrada é eficaz, não pode ser ligado).

8.COM:DL auxiliar, excitação, excitação, excitação fora do sinal comum.

9Excitação:a excitação do comando remoto está directamente ligada ao circuito de excitação, o contacto de entrada do comando externo deve ser introduzido separadamente, não sendo partilhado com outros circuitos,A sua capacidade de contacto não deve ser inferior a 10A ((não pode ser ligada).

●Interface de comunicação:computador superiorRS485Comunicação(default não esta interface,necessitam de ser facultativos).

4.3Precauções de fiação:

1.Uax e Ubx devem ser ligados através do interruptor (ver diagrama de fiação QF2) ou de um fusível igual ou superior a 1A.

2.Ua e Ub devem ser ligados através do disjuntor (ver diagrama de fiação QF1) ou após o fusível.e a corrente de excitação máxima não pode exceder 16 A.

3. transformador de corrente de fase C, se a entrada e saída extremidade é invertida, ele vai causar perda magnética ou excitação após a ligação à rede.

4. Quando o gerador não tem remanência (voltagem de fase AN é inferior a3V), quando o excitador de CA é magnetizado pela bateria, prestar atenção à polaridade, o elétrodo positivo da bateria corresponde a L + e o elétrodo negativo corresponde a L-.Se a polaridade for invertida, causará danos ao tiristor dentro do regulador, por isso é melhor remover a ligação L + L do regulador ao magnetizar.

Quinto, o uso de instruções

Nota: A versão do programa correspondente a esta descrição é V6.30 e superior.significa que não há funçãoA versão do programa pode ser vista em "5.5- Veja mais dados na descrição.

5.1Descrição da luz LED do modo de funcionamento

1. A luz "voltagem constante" indica que está atualmente no modo de regulação da tensão constante.

Se a luz COS constante estiver acesa, indica que está no modo de regulação do fator de potência constante.

3. As luzes "voltagem constante" e "COS constante" estão acesas ao mesmo tempo, indicando que o modo de regulação do ângulo de controlo da corrente é constante.

▲ Intervalo de intermitência da lâmpada de "voltagem constante" 0,5 S: ver "5.6Descrição do modo de operação".

▲ Intervalo de intermitência da lâmpada "COS constante" 0,5 S: ver "5.7- Sobrecarga do gerador.

5.2, dados de exibição da luz LED descrição

Pressione a tecla "Display" do tubo digital no seguinte interruptor de quatro ciclos de dados:

1Quando a luz de "frequência" estiver acesa, a frequência corrente do gerador é exibida e o ecrã de tubo digital começa com F.

2Quando a "voltagem" estiver ligada,A tensão medida de corrente é exibida no modo "voltagem constante" e "Ângulo de controlo constante" (a tensão com o valor de regulação sobreposto após a ligação à rede), e a exibição começa com U; no modo "fator de potência constante" exibir o fator de potência atual, exibir com C.

3. Quando a luz "Ângulo de controlo" estiver acesa, é exibido o ângulo de controlo do tiristor actual, e a exibição começa por A.

4. Quando a "voltagem dada" estiver ligada, a corrente dada é exibida no modo "voltagem constante"; no modo "fator de potência constante" exibido o fator de potência dado atual;Exibir o ângulo de controlo actual dado no modo "Ângulo de controlo constante".

▲Quando a tensão e a tensão indicadas forem apresentadas em percentagem (modo padrão de fábrica, 400 V corresponde a 100%), premir e manter a tecla "Interruptor" continuamente durante 4 segundos,será mudado para a exibição do valor real (400V), solte a tecla "Switch" e depois de pressionar e segurar novamente durante 4 segundos, ele será mudado para a exibição de percentagem.

5.3Descrição do estado de funcionamento da luz LED

1. Luz de funcionamento: utilizada para indicar se o regulador está a funcionar, piscando a intervalos de 1 segundo.

2. Luz "ligada à rede": luz quando o gerador está ligado à rede (interruptor fechado).

3. "Luz de baixa frequência": luz quando a frequência é inferior a 40 Hz.

4Indicador de "Desligamento magnético": ligado quando o "desligamento magnético" é operado e desligado noutras ocasiões.

5. Luz de "subexcitação": quando o gerador está ligado à rede e no estado de fase, é luminoso (o factor de potência está na posição principal),e o regulador aumenta automaticamente a excitação sob o estado de sub-excitação até sair do estado de "sub-excitação" (no modo "Ângulo de controle constante", provocará sub-excitação, mas não aumentará automaticamente a excitação).

5.4, função de botão.

1."Aumentar"Chave: a cada prensagem, a tensão dada mais 1 (mais 4 quando o valor real da tensão for exibido) ou o fator de potência dado menos 0,01 ou o ângulo de comando dado menos 1 grau.

2."Reduzir a excitação"Chave: a cada pressão, a tensão dada é reduzida em 1 (o valor real da tensão é reduzido em 4) ou o fator de potência dado é aumentado em 0.01 ou o ângulo de comando dado é aumentado em 1 grau.

▲Nota: Apertar a tecla "aumentar" ou "reduzir" muda automaticamente a tela para "voltagem dada", não apertar a tecla após 3 segundos, retornar à barra de dados de exibição original.Quando a luz de "baixa frequência" estiver acesa, o valor da "voltagem dada" não pode ser alterado manualmente.

Na interface de definição de parâmetros, aperte a tecla "Aumentar" ou "Reduzir" apenas para modificar o valor do parâmetro.

3."Desligado Magneticamente"tecla: não é válido no estado de ligação à rede. Quando não estiver ligado à rede, aperte a tecla "magnético desligado" para desativar automaticamente o magnético.

4. O "exibição" botão: pressionar "display" em seguida exibir "frequência" - > "voltagem" - > "control Angle" - > "a voltagem dada" - > "frequência" - >... .

5."Interruptor"chave: Usado para alterar o modo de trabalho. A potência por defeito no modo é o modo de ajuste "voltagem constante".Quando o parâmetro "Ajustar configurações de comutação do modo" estiver definido em HCO2 ou HCOS (a nova versão do programa cancela o modo HCO2) : antes da ligação à rede, pressionar a tecla "Switch" é inválido e cumprir as condições após a ligação à rede (ver "5.6. Descrição do modo de funcionamento) Pressione a tecla "Switch" para alternar entre os modos de ajuste "voltagem constante" e "fator de potência constante".Pressione a tecla "Switch" antes da ligação à rede para alternar entre o modo de regulação "voltagem constante" e "Ângulo de controlo constante". Após a ligação à rede, pressione a tecla "Switch" é inválida e bloqueada no modo de ajuste "Constant Control Angle".

5.5, Ver mais dados

Mantenha premidas as teclas "Display" e "Increase" durante 3 segundos ao mesmo tempo, "frequência", "voltagem", "control Angle", "given voltage" lights on at the same time,Significa inserir mais dados visualização estado. Pressione a tecla "Display" para exibir os seguintes dados por vez, e pressione a tecla "Switch" para sair desta interface.(XXX indica os dados de exibição reais, os mesmos abaixo).

1.VX.XX: número da versão do programa

2.dXXX: Tensão do gerador de corrente

3.ZXXX: A tensão do gerador com o valor de regulação sobreposto, que é o mesmo que os dados no campo de tensão da interface principal.

4.IXXX: Corrente do gerador de corrente (indicação em percentagem)

5.CX.XX: Fator de potência de corrente

6.SXXX: parâmetro de retenção do sistema (estes dados não estão disponíveis nas versões anteriores à V6.00)

7.LXXX: O sistema mantém o parâmetro

8.EXXX: tensão corrente da rede de energia

PXXX: parâmetro reservado para o sistema

P.xx: parâmetro reservado para o sistema

11. Q.xx: parâmetro reservado do sistema

• Nome do produto: Peças sobressalentes de turbinas
• Materiais:
  • Ferro fundido
  • Aço inoxidável
  • Alumínio
• Tipo: Regulador de excitação do gerador de hidrogénio
• Aplicável: Gerador de turbina de água
• Embalagem:
  • Paleta
  • Cartão
  • Caixa de madeira
• Peso: 3 kg

Parâmetros técnicos:

Aplicações:

O regulador de excitação do gerador de hidrogênio é uma peça de reposição crítica que é usada na manutenção e reparação de usinas hidrelétricas.O tamanho compacto do produto facilita a sua armazenagem e transporteO modelo DS-W do regulador de excitação do gerador de hidrogénio é um produto novo e vem com uma garantia de 1 ano,dar aos clientes tranquilidade e confiança no produto.

O regulador de excitação do gerador de hidrogénio é um produto essencial para a manutenção e reparação de centrais hidrelétricas.incluindo a regulação da excitação do gerador para produzir eletricidadeO produto é ideal para utilização em vários cenários, tais como reparações de emergência, manutenção de rotina e melhorias de centrais hidrelétricas.O regulador de excitação do gerador de hidrogénio é um produto confiável e eficiente que garante o bom funcionamento das centrais hidrelétricas.

O regulador de excitação do gerador de hidrogénio é compatível com vários equipamentos, tornando-o um produto ideal para serviços de usinagem.como bombasO modelo DS-W do regulador de excitação do gerador de hidrogénio é um novo produto concebido para satisfazer as necessidades dos clientes.É um produto confiável e eficiente que garante o bom funcionamento dos equipamentos.

Personalização:

Apoio e Serviços:

O nosso produto Turbine Spare Parts vem com apoio técnico e serviços excepcionais para garantir que os nossos clientes recebam a melhor experiência possível.

• Linha de apoio técnico 24 horas por dia
• Apoio técnico no local
• Consultas de peritos para soluções personalizadas
• Serviços de instalação, colocação em serviço e arranque
• Formação completa dos operadores e do pessoal de manutenção
• Serviços de manutenção e inspecção regulares
• Serviços de reparação e renovação de todas as peças sobressalentes de turbinas

A nossa equipa de engenheiros e técnicos experientes dedica-se a ajudar os nossos clientes a otimizar o desempenho das turbinas e a minimizar o tempo de inatividade.Contacte-nos para saber mais sobre o nosso apoio técnico e serviços.
