Rotor Kaplan de Lâmina Fixa para Turbina Hidráulica de Aço Inoxidável ZG0Cr13Ni4Mo com Diâmetro de 0,5-5m para Hidrelétricas de Baixa Queda

Corredor de lâmina fixa Kaplan Corredor de turbina hidráulica de aço inoxidável

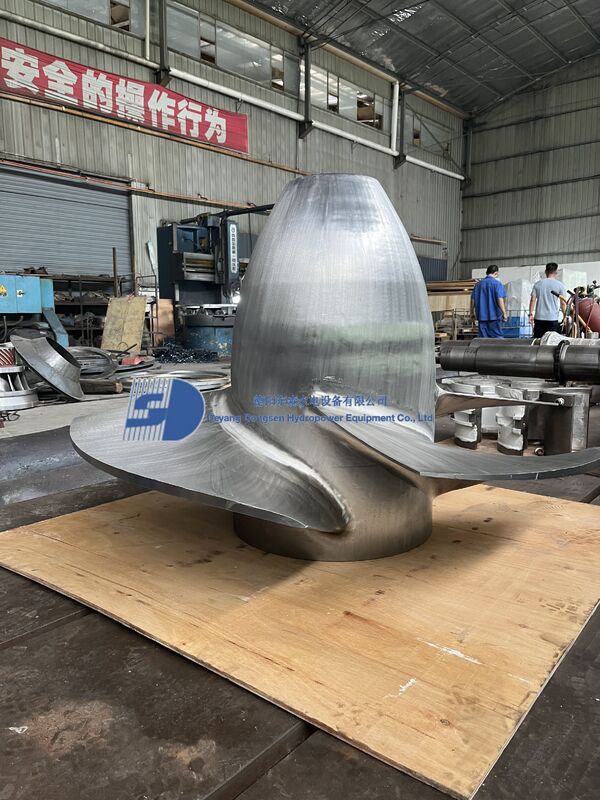

OBlade fixo Kaplan Runner(também conhecido como um corredor tipo hélice) é um componente central de sistemas de turbina hidrelétrica de cabeça baixa.O projeto da lâmina fixa apresenta lâminas fundidas integralmente com o centro, proporcionando uma solução robusta e livre de manutenção ideal para centrais hidrelétricas com condições de fluxo de água estáveis.

Fabricado por:DSSD(Deyang Dongsen Hydropower Equipment Co., Ltd.), cada corredor é lançado de precisão de alta qualidadeaço inoxidável ZG0Cr13Ni4Moe é submetido a um rigoroso usinagem CNC, equilíbrio estático e testes não destrutivos para garantir um desempenho hidráulico ideal e confiabilidade a longo prazo.

Características fundamentais

• Design de lâmina fixa- As lâminas são fundidas integralmente com o eixo para garantir a máxima integridade estrutural, eliminando os mecanismos de regulação das lâminas e reduzindo a complexidade da manutenção.
• Aço inoxidável de qualidade superiorConstruído a partir de aço inoxidável ZG0Cr13Ni4Mo com excelente resistência à cavitação, resistência à corrosão e alta resistência à tração para ambientes hidráulicos exigentes.
• Distância de diâmetro do corredor largoDisponível de 0,5 m a 5 m para adaptar-se a várias taxas de fluxo e condições do local.
• Perfil hidráulico otimizadoA geometria da lâmina otimizada por CFD atinge uma eficiência de 85-92% no ponto de projeto, maximizando a conversão de energia a partir de recursos de água de baixa cabeça.
• Machining CNC de precisãoTodas as superfícies das lâminas e as interfaces dos hubs, trabalhadas com tolerâncias apertadas, garantem uma passagem suave da água e uma redução das vibrações.
• Equilíbrio estático e dinâmico¢ Cada corredor é submetido a um equilíbrio de precisão para minimizar a vibração do eixo e prolongar a vida útil do rolamento.
• 30-50 anos de vida útil¢ A fundição robusta e os materiais de primeira qualidade garantem uma operação fiável durante décadas com manutenção mínima.

Parâmetros técnicos

Aplicação

O Kaplan Runner de lâmina fixa é ideal para:

• Instalações hidrelétricas fluviais de baixa tensão
• Centrais de irrigação de canais e de descargas de barragens
• Pequenos e médios projectos hidroeléctricos (100 kW - 20 MW)
• Instalações de abastecimento de água e tratamento de águas residuais com recuperação de energia
• Corredores de substituição para a atualização de turbinas de fluxo axial existentes

Por que escolher uma lâmina fixa em vez de um Kaplan ajustável?

• Menor investimento inicialO projecto mais simples elimina os mecanismos de ajuste da inclinação da lâmina, reduzindo o custo de fabrico em 20-30%.
• Manutenção reduzida- Sem vedações de lâminas, ligações ou servomotores hidráulicos em movimento para serviço, resultando em custos de O&M mais baixos.
• Maior confiabilidade¢ Menos componentes significam menos pontos de falha, tornando-o ideal para centrais elétricas remotas ou desatendidas.
• Instalação mais rápidaO projecto simplificado do corredor permite uma montagem e colocação em serviço mais rápidas no local.

Personalização

Cada corredor de lâmina fixa Kaplan da DSSD é projetado sob medida para combinar com os parâmetros hidráulicos específicos do seu local.A nossa equipa de engenheiros usa simulação avançada de CFD para otimizar perfis de lâmina para a sua cabeça exataAs opções personalizadas disponíveis incluem contagem de lâminas, diâmetro do eje, tipo de interface do eixo e atualizações de grau de material.

Sobre o DSSD

A Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) é uma empresa profissional de engenharia abrangente especializada em projeto, fabricação, instalação,e manutenção de equipamentos hidrelétricosLocalizada em Deyang, uma das três principais bases de fabricação da indústria pesada da China, a DSSD forneceu componentes de turbinas a mais de 500 centrais hidrelétricas em todo o mundo, exportando para a América do Sul,Ásia do Sudeste, África e Europa.

Entre em contato conosco hoje para discutir suas necessidades de corredores. Envie-nos seus parâmetros do site (título de projeto, taxa de fluxo, capacidade da unidade e frequência) para uma proposta e cotação personalizadas.
